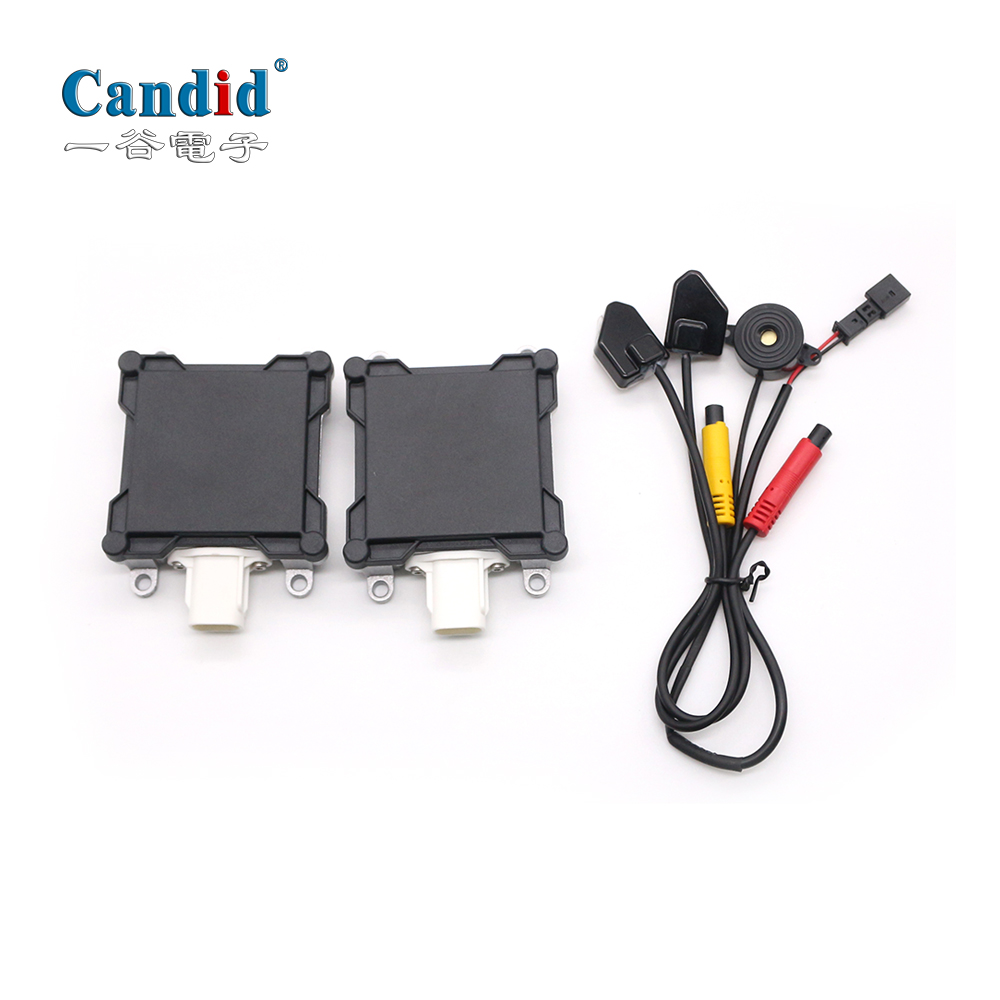

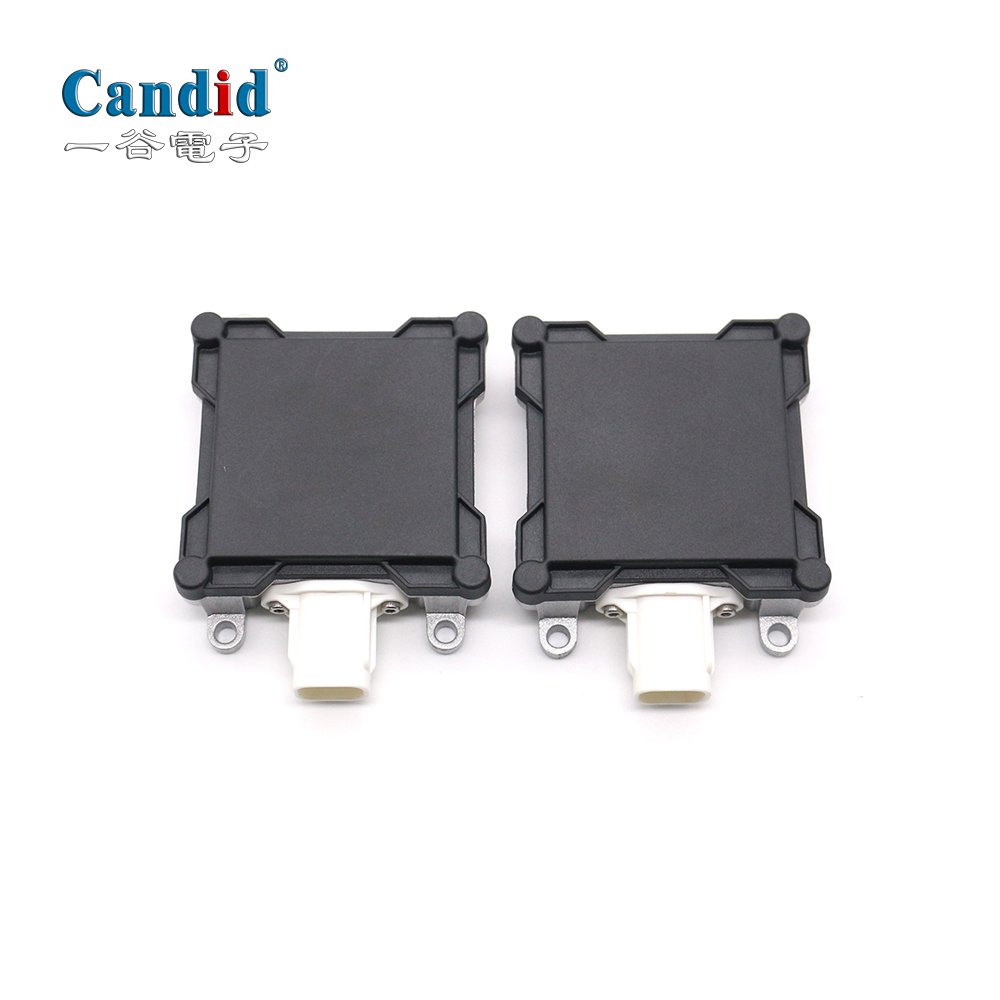

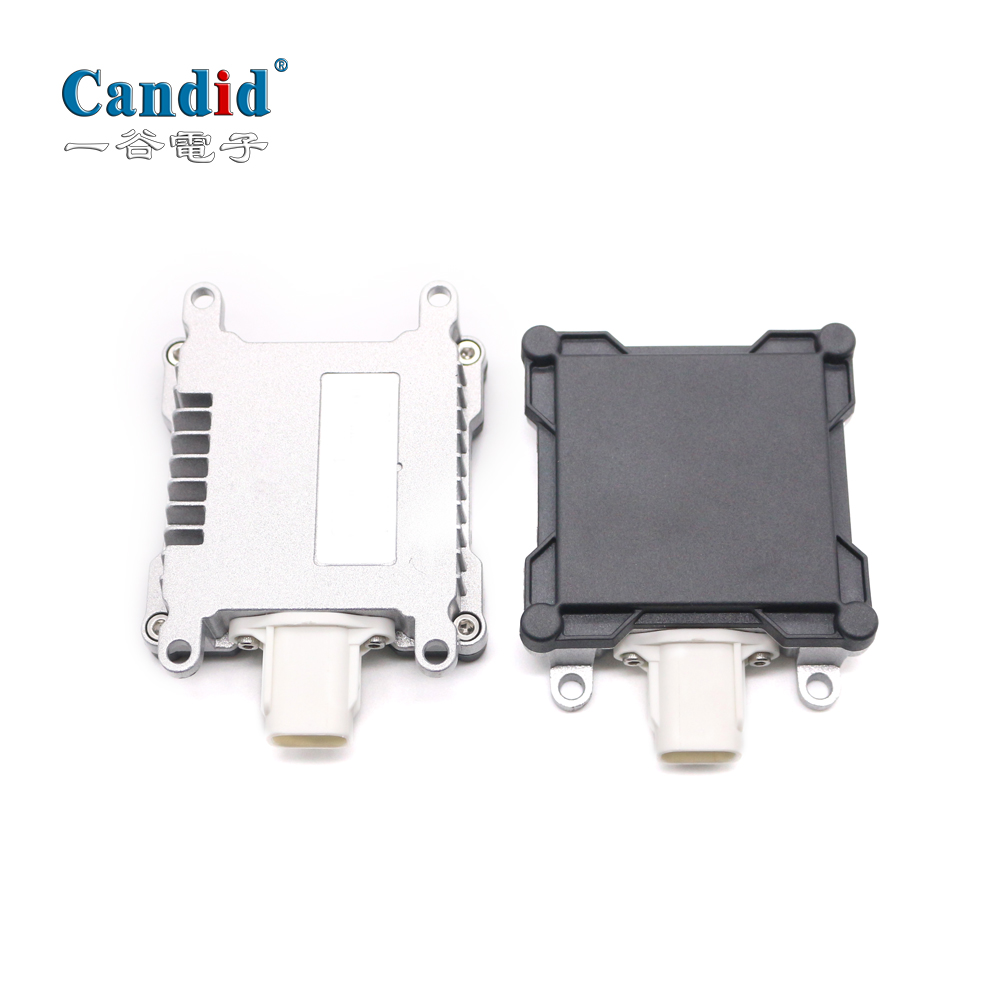

رادار الموجات المليمترية 77 جيجاهيرتز
يستطيع نظام مساعدة تغيير المسار 77G التحذير من الأهداف الخطيرة في المسارات المجاورة.
سمات
1.يتضمن 6 وظائف: BSD، LCA، AOA، DOW، RCTA، FCW؛
2. اكتشاف الأهداف على مسافة تصل إلى 70 مترًا؛
3. الوصول إلى إشارة جسم السيارة لإجراء تحليل شامل ومعالجتها؛
4. يتضمن إنذار المستوى الأول وإنذار المستوى الثاني؛
5. اختراق الدخان والضباب والغبار؛ ويمكن استخدامه طوال اليوم وطوال الليل.
تحديد
| غرض | وصف |
| جهد العمل | 8-36 فولت |
| درجة حرارة العمل | -40 درجة مئوية-85 درجة مئوية |
| استهلاك الطاقة | <2 وات |
| ضد للماء | IP67 |
| تكرار | 77-81 جيجاهرتز |
| وزن | 132.4 جرام |
| حجم السكن | 67×81×20 ملم |
| عرض السرعة الأفقية | ±60 درجة |
| دقة قياس المسافة | أفضل من 0.18م |
| مسافة الكشف | 70م |
| إشارة الإدخال | إشارة الرجوع للخلف بقناة واحدة، إشارة الانعطاف لليسار واليمين |
| إشارة الخرج | 1 قناة جرس إنذار، أضواء تحذير يسار ويمين |
التطبيقات
1.BSD--اكتشاف النقطة العمياء
مراقبة في الوقت الحقيقي للنقاط العمياء قصيرة المسافة (0~10 م) خارج نطاق مرآة الرؤية الخلفية لمنع الحوادث (يمكن للرادار المزدوج اكتشاف النقاط العمياء بزاوية 180 درجة).
2.LCA-- مساعدة تغيير المسار
منع الاصطدامات الناتجة عن عدم ملاحظة السيارة التي تقترب بسرعة من الخلف (10~70م) عند تغيير المسارات.
3.DOW-- تحذير فتح الباب
منع الاصطدام نتيجة عدم ملاحظة الجسم المقترب من الخلف أثناء ركن السيارة وفتح الباب.
4.AOA --تحذير التجاوز النشط
عندما تقوم المركبة A بالتجاوز بشكل نشط أثناء القيادة، وإذا كان هناك جسم متحرك في النقطة العمياء، فسوف يضيء مؤشر مرآة الرؤية الخلفية لتحذير من وجود مركبة في النقطة العمياء، ومن الخطر تغيير المسارات في هذا الوقت.
5.FCW - تحذير الاصطدام الأمامي
مراقبة البيئة الخلفية في الوقت الحقيقي (0 ~ 10 م)، ومنع الاصطدام بالسيارة التي تتبع بنفس السرعة عند تغيير المسارات (يمكن للرادار المزدوج اكتشاف النقطة العمياء بزاوية 180 درجة).
6.RCTA -- تحذير الاصطدام الجانبي عند الرجوع للخلف
عندما تتحرك السيارة للخلف، فإنها لا تلاحظ الأجسام سريعة الحركة خلفها وتصطدم (طوليًا 0~10م، أفقيًا -10~+15م).
مُكَمِّلات
مخطط الأسلاك
تعليمات التثبيت
